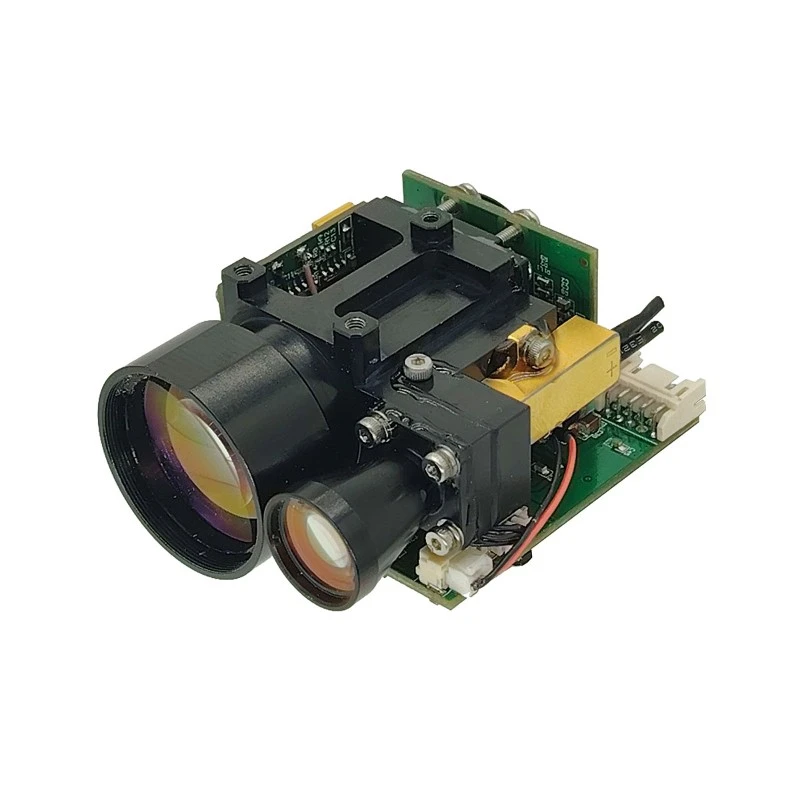

وحدة RangeFinder 6km
مقدمة المنتج
06XLH10X LASER Rangefinder LRF تعتمد مكون الليزر الزجاجي Xinalnd الذي تم تطويره ذاتيًا 1535 نانومتر ، والذي يحتوي على ميزات ذات استهلاك طويل المدى ، وحجم صغير وسلامة العين البشرية.
أداء يتراوح: 6000m (2.3x2.3m أهداف الناتو) 10000 م (هدف كبير)
دقة تتراوح بين 1M
دقة القياس أكبر من أو تساوي 98 ٪
الوزن أقل من أو يساوي 100 جرام
ميزات المنتج
1. تصميم التكوين المتكامل وتثبيت الختم متعدد النقاط في الواجهة الأمامية ، وقدرة قوية لمكافحة التوازن ، والمتانة العالية ، وحياة العمل الطويلة ، وسلامة العين ؛
2. باستخدام تقنية التصميم البصري غير الحراري ، مع قدرة قمع الضوضاء البصرية الجيدة ، بالقرب من الأداء الناتج عن المسافة والأداء البصري العالي والمنخفض في درجة الحرارة ؛
3- تعتمد الواجهة الداخلية للدائرة عملية الاتصال المباشر لسلك اللحام ، والتي يمكن الاعتماد عليها وموثوقة ، والتي يمكن أن تتجنب الدائرة القصيرة أو السيئة التي تسببت في تخفيف ، والأكسدة وبخار الماء للموصل ، وتحسين موثوقية المنتج وحياة المنتج.
المنتجين المنتجين
|
غرض |
فِهرِس |
|
|
نموذج |
06XLH10X |
|
|
تشغيل الطول الموجي |
1535nm ± 10nm |
|
|
آمن العين |
الفئة 1 (IEC 60825-1) |
|
|
تلقي فتحة |
φ25mm |
|
|
نطاق يتراوح |
30-10000m |
|
|
قدرة تتراوح |
10000m |
الحد الأقصى يتراوح (أهداف كبيرة نموذجية) |
|
8000m |
هدف كبير ، الانعكاس: 60 ٪ ، الرؤية أكبر من أو تساوي 25 كم |
|
|
6000m |
الرؤية أكبر من أو تساوي 25 كم ، الهدف مع 0. 3 الانعكاس لهدف 2.3M × 2.3M |
|
|
3000m |
1 × 1 م الهدف ، الانعكاس: 10 ٪ ، الرؤية أكبر من أو تساوي 25 كم |
|
|
واجهة الاتصال |
RS422 |
|
|
رطوبة |
<80% |
|
|
تتراوح الدقة |
±1m |
|
|
معدل الدقة |
أكبر من أو تساوي 98 ٪ |
|
|
زاوية الاختلاف |
أقل من أو يساوي 0. 5mrad |
|
|
تتراوح التردد |
1 ~ 10Hz |
|
|
الوقت المستمر يتراوح |
أكبر من أو تساوي 30 دقيقة |
|
|
عدم التوازي للمحور البصري بالليزر إلى مرجع التثبيت |
<0.3mrad |
|
|
مقاس |
أقل من أو يساوي 70 مم × 48 مم × 32 مم |
|
|
الجهد االكهربى |
9-15V |
|
|
استهلاك الطاقة |
تعليق:<1.5W; Rated:<4W; Peak:<7W |
|
|
درجة حرارة العمل |
-40 درجة -+60 |
|
|
درجة حرارة التخزين |
-45 درجة -+70 |
|
|
وزن |
أقل من أو يساوي 100 جرام |
|
وظيفة:
1: مع وظيفة واحدة تتراوح بينها ومستمرة.
2: ليزر من عدد مرات وظيفة التقرير
3: مع وظيفة النطاقات متعددة الهدف ؛

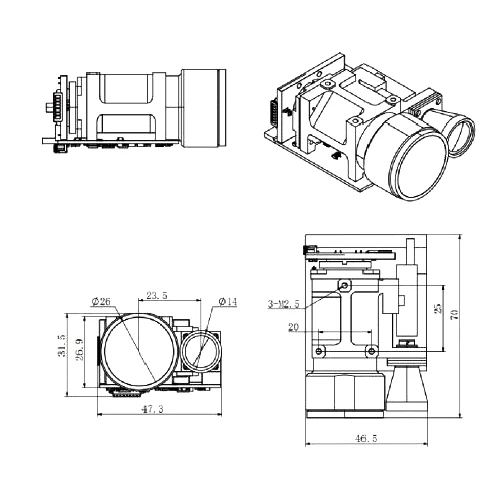

البعد
واجهة كهربائية
A) واجهة الاتصال: Uart _ TTL ، RS422 ، RS232 ، أحد الخيارات الثلاثة ، انظر الملحق 1 لتفاصيل البروتوكول ؛
ب) استخدم موصل Phd -2 × 5 ، ويظهر تعريف الواجهة في الجدول.
|
دبوس |
نوع الواجهة |
تعريف |
ملاحظات |
|
1 |
مزود الطاقة |
+12 v مصدر الطاقة |
|
|
2 |
|
+12 v power ground |
|
|
3 |
تواصل |
rs 422- y (t+) |
فيما يتعلق بهذا الجهاز |
|
4 |
|
rs 422- b (r-) |
|
|
5 |
|
rs 422- z (t-) |
|
|
6 |
|
rs 422- a (r+) |
|
|
7 |
أرض الاتصال |
GND |
|
|
8 |
تواصل |
Uart _ tx ، rs 232_ txd |
|
|
9 |
|
Uart _ rx ، rs 232_ rxd |
|
|
10 |
أرض الاتصال |
GND |
|

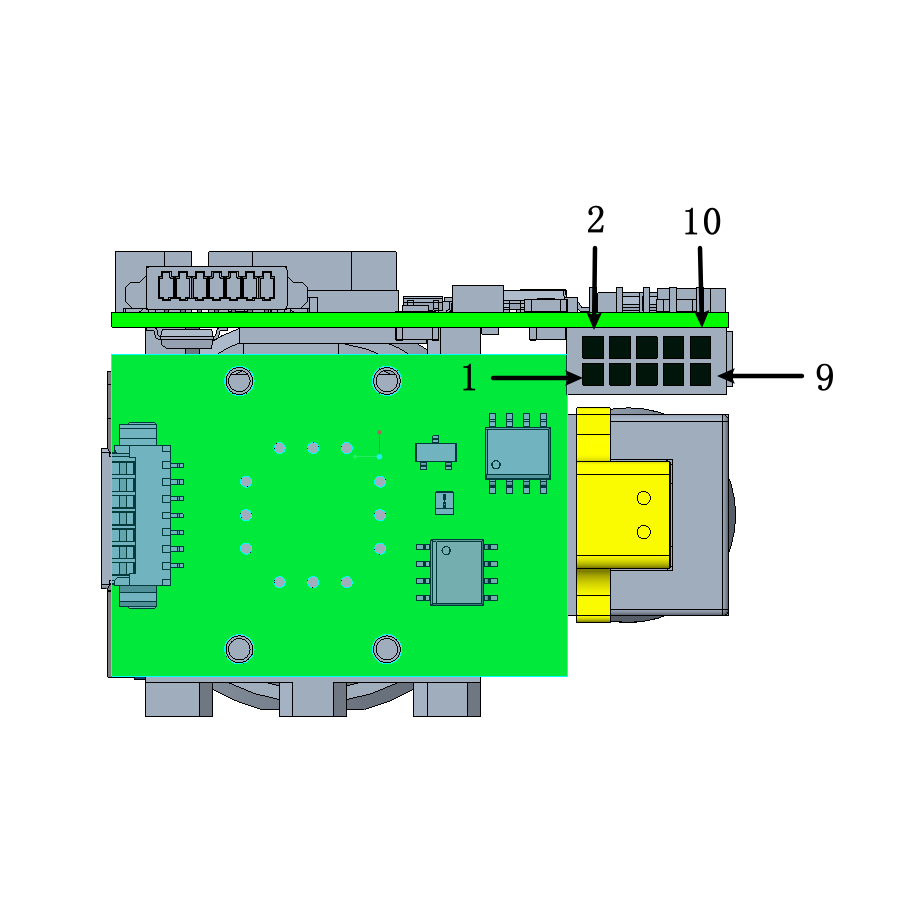

موقف دبوس 1 من الموصل
