ما هي معلمات وحدة الليزر التي عادة ما تكون مرتبطة بمحاذاة الليزر؟

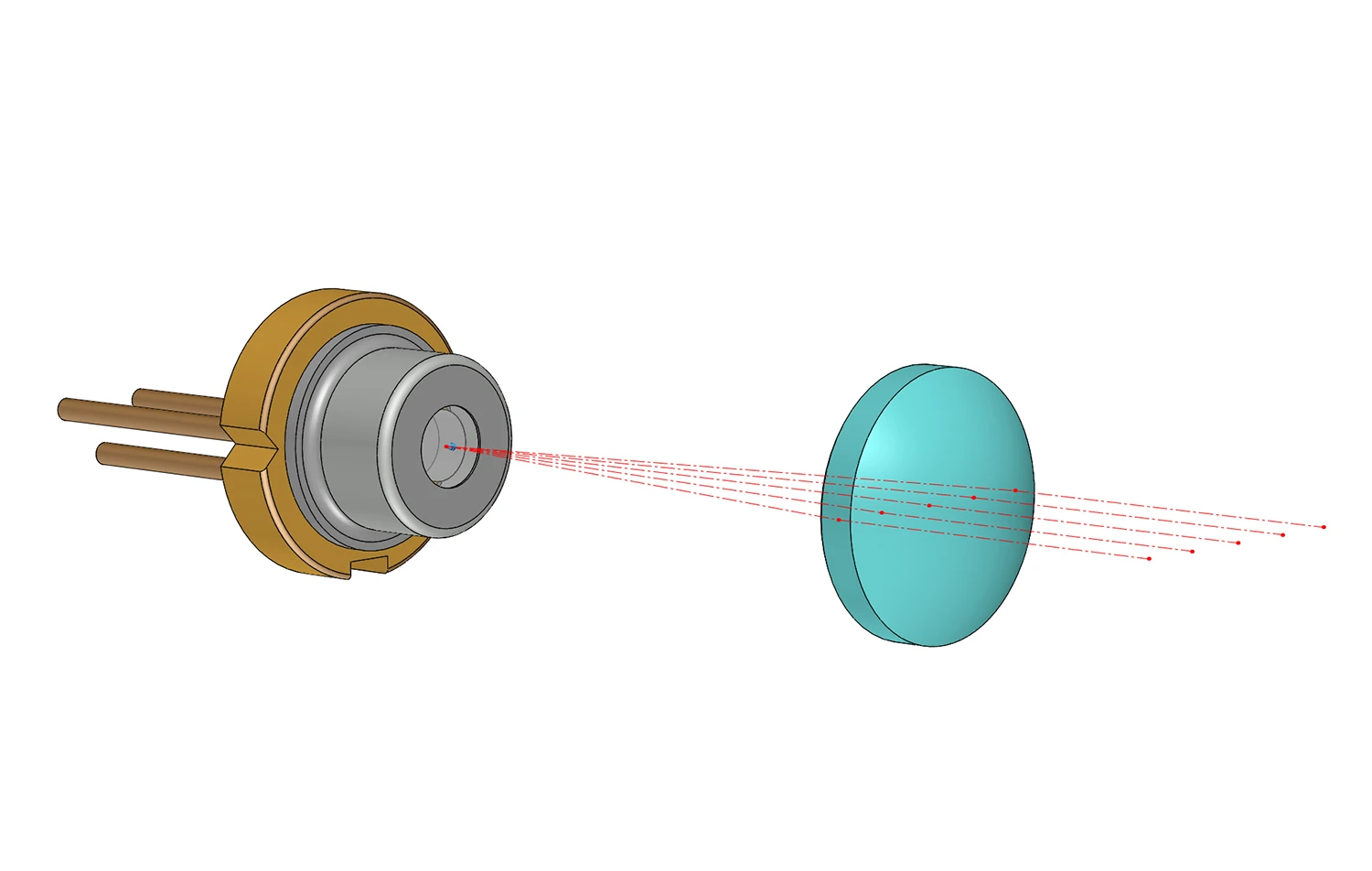

يصف موازاة الليزر بشكل أساسي التوازي وزاوية الاختلاف في شعاع الليزر. يجب أن يكون لحزمة الليزر المثالية التوازي المثالي ، أي أن الضوء في كل نقطة في المقطع العرضي للحزمة يظل متوازيًا أثناء الانتشار.

ومع ذلك ، في الممارسة العملية ، بسبب عوامل مثل خصائص مصدر ضوء الليزر ، وعيوب المكونات البصرية ، وتأثير وسط انتقال ، سيكون لحزمة الليزر درجة معينة من الاختلاف ، وزاوية الاختلاف هي كمية مادية تستخدم لقياس درجة الاختاري. كلما كانت زاوية الاختلاف أصغر ، كلما كان التوازي بشكل أفضل في شعاع الليزر وارتفاع الموازنة ؛ وعلى العكس ، كلما زادت زاوية الاختلاف ، انخفضت الموازنة.

معلمات وحدة الليزر الرئيسية التي تؤثر
I. معلمات ليزر الصمام الثنائي (LD)
حجم الحجم
المبدأ: باعث هو موضع بداية انبعاث ضوء الصمام الثنائي الليزر ، وحجمه له تأثير كبير على خصائص الاختلاف لحزمة الليزر. باعث أصغر يعني أن طاقة شعاع الليزر أكثر تركيزًا في المرحلة الأولية ، ومن الأسهل الحفاظ على التوازي الجيد أثناء عملية الانتشار اللاحقة ، والتي تؤدي إلى تحقيق توصيل عالي.
على سبيل المثال: في بعض تطبيقات معالجة الليزر عالية الدقة ، مثل الطباعة الحجرية أشباه الموصلات ، هناك حاجة إلى ثنائيات الليزر ذات البواعد الصغيرة للغاية لإنتاج عوارض ليزر مصممة للغاية ، وبالتالي تحقيق معالجة دقيقة للهياكل الصغيرة.
② المحور السريع وزوايا تباعد المحور البطيء
المبدأ: شعاع الليزر المنبعث من الصمام الثنائي بالليزر له زوايا تباعد مختلفة في الاتجاه عموديًا على مستوى الوصلات (المحور السريع) وفي الاتجاه الموازي لمستوى الوصلات (المحور البطيء). سيؤدي هذا الاختلاف المتأصل في زوايا الاختلاف إلى تحقيق تحديات لتصميم الموازنة ، لأنه من أجل تحقيق موازنة عالية ، يجب إجراء تعديلات منفصلة وتعويضات لخصائص الاختلاف للمحاور المختلفة.
مثال: عند تصميم وحدة الصمام الثنائي بالليزر ، يلزم تصاميم بصرية خاصة ، مثل استخدام العدسات الأسطوانية ذات الأطوال البؤرية المختلفة لتصنيع الحزم في اتجاهات المحور السريع والبطيء على التوالي ، من أجل التغلب على تأثير اختلاف زاوية التباعد هذا.
2. معلمات المكون البصري
① الطول البؤري والفتحة العددية (NA) من العدسة الملتوية
المبدأ: يحدد الطول البؤري للعدسة المتواطئة درجة تركيز الحزمة بعد المرور عبر العدسة. يمكن أن تركز عدسة الطول البؤري القصيرة على الحزمة على مسافة أقصر ، بحيث تصل الحزمة إلى الحالة الموصلة بشكل أسرع ؛ على الرغم من أن عدسة الطول البؤري الطويل يمكن أن تبقي شعاعًا متباينًا بشكل موحد نسبيًا على مسافة أطول ، وهو مناسب لبعض سيناريوهات التطبيق مع متطلبات أكثر مرونة عند تباعد الحزمة. الفتحة العددية تعكس قدرة العدسة على جمع الحزمة. كلما زادت الفتحة العددية ، زادت كفاءة العدسة في جمع الحزمة ، ولكنها قد تقدم أيضًا المزيد من الانحرافات وتؤثر على الموازنة.
على سبيل المثال: في التواصل الألياف الضوئية ، من أجل إزاحة شعاع الليزر بكفاءة في الألياف البصرية ، عادة ما تستخدم العدسة ذات الطول البؤري القصير وفتحة عددية كبيرة لجمع شعاع الليزر لتحسين كفاءة الاقتران. ومع ذلك ، في بعض تطبيقات معالجة الليزر مع متطلبات عالية للغاية للمحاذاة ، قد يتم اختيار العدسات ذات الطول البؤري الطويل وفتحة رقمية صغيرة لضمان موازاة الحزمة.
② انحراف العدسة (الانحراف الكروي ، الغيبوبة ، إلخ)
المبدأ: انحراف العدسة هو ظاهرة تشويه شعاع ناتجة عن التصميم البصري غير الناقص وتصنيع العدسة. يؤدي الانحراف الكروي إلى تركيز الحزمة في مواقع مختلفة بعد المرور عبر العدسة ، وتشكيل الانحراف الكروي ؛ يتسبب الغيبوبة في تحول الحزمة في اتجاه الانتشار ، وتشكيل تشويه على شكل مذنب. تقلل هذه الانحرافات من موازنة شعاع الليزر وتؤثر على أداء نظام الليزر.
مثال: في نظام التصوير بالليزر عالي الجودة ، يلزم وجود عدسة خلعية مصممة خصيصًا لتصحيح الانحراف لتحسين وضوح الصورة وتوصيل شعاع الليزر.

3. الطول الموجي بالليزر
① العلاقة بين الطول الموجي وحد الحيود
المبدأ: وفقًا لنظرية الحيود ، فإن شعاع الليزر سوف يكون حيودًا أثناء الانتشار ، ويرتبط حد الحيود ارتباطًا وثيقًا بالطول الموجي للليزر. كلما كان الطول الموجي أقصر ، كلما كان ظاهرة الحيود أقل وضوحًا ، وكلما كان من الأسهل أن يحقق شعاع الليزر زاوية تباعد صغيرة ، وبالتالي تحسين الموازنة. لذلك ، نظرًا لطولها الموجي الأقصر ، فإن الليزر الأشعة فوق البنفسجية أسهل في تحقيق زاوية تباعد صغيرة ولديها موازات أعلى من الضوء المرئي والليزر بالأشعة تحت الحمراء.
مثال: في عمليات الطباعة الحجرية عالية الدقة ، غالبًا ما يتم استخدام أشعة الليزر للأشعة فوق البنفسجية كمصادر إضاءة لتحقيق عرض خط أصغر ودقة أعلى. وذلك لأن الطول الموجي القصير لأشعة الليزر للأشعة فوق البنفسجية يمكّنهم من إنتاج عوارض ذات موازنة أعلى ، وبالتالي تحقيق نقش أدق على رقائق السيليكون.

4. تصميم هيكل الوحدة
① دقة التجميع الميكانيكية
المبدأ: سيؤدي انحراف التحمل بين الصمام الثنائي بالليزر والعدسة إلى تحول شعاع الليزر والإمالة أثناء الانتشار ، مما يقلل من التوصيل. لذلك ، أثناء عملية تجميع وحدة الليزر ، يجب ضمان دقة التواصل المحور للثنائي الليزر والعدسة لضمان أن شعاع الليزر يمكن أن يمر عبر العدسة بشكل طبيعي ويتم موازاده.
على سبيل المثال: في معدات الليزر الراقية ، يمكن أن يؤدي استخدام عمليات التجميع الميكانيكية الدقيقة وآليات التعديل إلى التحكم في انحراف التحمل بين الصمام الثنائي بالليزر والعدسة ضمن نطاق صغير جدًا ، مما يؤدي إلى تحسين موازنة شعاع الليزر وأداء المعدات.
② الاستقرار الحراري
المبدأ: ستؤدي التغيرات في درجة الحرارة إلى التوسع الحراري وتقلص مادة العدسة ، وبالتالي تغيير شكل العدسة ؛ في الوقت نفسه ، سوف تتسبب التغيرات في درجة الحرارة أيضًا في انحراف الطول الموجي للثنائي الليزر. سوف تؤثر هذه العوامل على أداء موازاة شعاع الليزر. لذلك ، من أجل التأكد من أن وحدة الليزر يمكن أن تحافظ على موازنة جيدة تحت بيئات درجة حرارة مختلفة ، يجب اتخاذ مقاييس التعويض الحرارية المقابلة.
على سبيل المثال: في بعض معدات الليزر التي تحتاج إلى العمل في ظل ظروف بيئية قاسية ، مثل أدوات النطاق الليزري في الهواء الطلق ، يتم استخدام مواد ذات ثبات حراري جيد لإنشاء عدسات وأقواس الصمام الثنائي بالليزر ، ومستشعرات درجة الحرارة ودائرات التعويض الحرارية مجهزة لمراقبة وتعويضات التغيرات في درجة الحرارة على توقيت الليزر في الوقت الحقيقي.
5. تقنية تشكيل الشعاع
① استخدم العدسات الخالية أو المرايا الأسطوانية أو اقتران الألياف لتحسين التوصيل
المبدأ: يمكن للعدسات الخاطئة تصحيح الانحرافات مثل الانحراف الكروي من خلال تصميم السطح المنحني الخاص لتحسين موازنة الحزمة ؛ يمكن للمرايا الأسطوانية أن تصنع الحزم في اتجاه معين ، وغالبًا ما تستخدم لتصحيح الفرق في زوايا الاختلاف في اتجاهات المحور السريع والبطيء للثنائيات الليزر ؛ يمكن أن يستخدم اقتران الألياف خصائص الدليل الموجي للألياف البصرية لتحقيق انتقال موثق من عوارض الليزر.
مثال: في بعض الليزر في الحالة الصلبة ، يتم استخدام العدسات الخالية من الخليج لجمع شعاع الليزر لتحسين طاقة الخرج وجودة شعاع الليزر. في تقنية عرض الليزر ، غالبًا ما يتم استخدام العدسات الأسطوانية لضبط زاوية الاختلاف في شعاع الليزر في الاتجاهات الأفقية والرأسية لتحقيق تأثيرات عرض أفضل للصور.

طرق شائعة لتحسين موازاة الليزر
1. حدد ثنائيات ليزر زاوية التباعد منخفضة
① مبدأ
تعد زاوية الاختلاف في الصمام الثنائي بالليزر أحد العوامل الرئيسية التي تؤثر على موازاة الليزر. عندما ينبعث الصمام الثنائي بالليزر الذي يحتوي على زاوية تباعد صغيرة ليزر ، تكون طاقة الحزمة أكثر تركيزًا ، ويمكن أن تحافظ على اتجاه جيد في المرحلة الأولية ، وبالتالي توفير أساس للحصول على شعاع ليزر مع موازنة عالية.
الأنواع المختلفة من الثنائيات بالليزر لها خصائص زاوية تباعد مختلفة بسبب الاختلافات في هياكلها وعمليات التصنيع. على سبيل المثال ، يمكن أن تحقق الثنائيات الليزر البئر الكم زاوية تباعد أصغر من خلال نمو المواد الخاصة وتصميم بنية النطاق.
② طريقة التنفيذ والتأثير
في تصميم معدات الليزر ، يعد اختيار الصمام الثنائي الليزر المناسب لزاوية التحلل المناسبة وفقًا لمتطلبات التطبيق المحددة خطوة مهمة في تحسين الموازنة. على سبيل المثال ، في الاتصال لمسافات طويلة ، يمكن أن يضمن اختيار الصمام الثنائي بالليزر بزاوية تباعد صغيرة جدًا أن يضمن موازاة شعاع الليزر أثناء الإرسال وتقليل انتشار الطاقة وفقدانها.
يمكن أن يؤدي استخدام الصمام الثنائي للليزر المنخفض لزاوية التباعد إلى الحفاظ على شعاع الليزر عند حجم بقعة أصغر على مسافة أطول ، ويحسن سطوع وشدة الشعاع ، ويعزز قدرة الاختراق ودقة نظام الليزر. في تقنية التخزين البصرية ، يمكن أن يحقق استخدام ثنائيات الليزر المنخفضة لزاوية التباعد تخزين بيانات أعلى الكثافة.
2. استخدم المكونات البصرية عالية الدقة
① مبدأ
تلعب المكونات البصرية دور التركيز والموازنة والتشكيل في أنظمة الليزر. تحتوي المكونات البصرية عالية الدقة على أداء بصري أفضل ، مثل انخفاض الانحراف ، والانتقال العالي والتحكم في المعلمة البصرية الأكثر دقة ، والذي يمكن أن يصحح بشكل فعال تشويه حزم الليزر وتحسين موازات الليزر.
العدسة Ackromatic هي مكون ضوئي شائع عالي الدقة. من خلال مزيج من المواد الخاصة والتصميم البصري ، يمكنه القضاء على أو تقليل الانحراف اللوني بين ضوء الأطوال الموجية المختلفة ، بحيث يمكن أن تحصل شعاع الليزر على تأثير جيد في جميع الأطوال الموجية.
② طريقة التنفيذ والتأثير
عند تصميم نظام الليزر ، من الأهمية بمكان تحديد المكونات البصرية عالية الجودة وإجراء تثبيت دقيق وتصحيح الأخطاء. على سبيل المثال ، يمكن أن يؤدي استخدام العدسات الهدفية الأنيقة في المجاهر إلى تحسين وضوح الصور ودقة مسح الليزر ، بحيث يمكن أن تركز شعاع الليزر بشكل أكثر دقة على العينة وتحقيق التصوير عالي الدقة.
يمكن أن يؤدي استخدام المكونات البصرية عالية الدقة أيضًا إلى تحسين استقرار وموثوقية أنظمة الليزر. في بعض الظروف البيئية المعقدة ، مثل ارتفاع درجة الحرارة أو الرطوبة العالية أو بيئة المجال المغناطيسي القوي ، يمكن للمكونات البصرية عالية الجودة الحفاظ على استقرار أدائها البصري وضمان اتساق توصيل الليزر.

3. تكنولوجيا المعايرة النشطة
① مبدأ
تتمثل تقنية المعايرة النشطة في مراقبة حالة شعاع الليزر في الوقت الفعلي وضبط نظام الليزر تلقائيًا وفقًا للمعلمات المحددة مسبقًا أو إشارات التغذية المرتدة لضمان أن يحافظ شعاع الليزر دائمًا على موازنة جيدة. نظام ضبط تلقائي للصورة هو تقنية معايرة نشطة شائعة يمكن أن تشعر بالموضع البؤري لشعاع الليزر ويركز بدقة على الشعاع على الموضع المستهدف عن طريق ضبط موضع العدسة أو العاكس.
② طريقة التنفيذ والتأثير
في معدات معالجة الليزر ، يمكن لنظام ضبط تلقائي للصورة مراقبة تغيير الموضع لسطح الشغل في الوقت الفعلي وضبط نقطة تركيز شعاع الليزر لضمان دقة وجودة معالجة الليزر. في التواصل بالليزر ، يمكن لتكنولوجيا المعايرة النشطة أن تضمن أن شعاع الليزر يتماشى بدقة مع الطرف المتلقي ، مما يحسن من كفاءة واستقرار التواصل.
يمكن أيضًا دمج تقنية المعايرة النشطة مع طرق التحسين الأخرى لتشكيل نظام تحكم في الحلقة المغلقة لزيادة تحسين استقرار وموثوقية توصيل الليزر. على سبيل المثال ، يمكن دمج نظام ضبط تلقائي للصورة مع مستشعر درجة الحرارة ودائرة التعويض الحراري تلقائيًا ضبط حالة التركيز والموازنة لحزمة الليزر عندما تتغير درجة الحرارة.
4. تصميم التحكم في درجة الحرارة
① مبدأ
ستؤثر التغيرات في درجة الحرارة على أداء الثنائيات بالليزر ، بما في ذلك انجراف الطول الموجي ، والتغيرات التيار العتبة ، وما إلى ذلك. ستؤدي هذه التغييرات إلى تغييرات في الخواص البصرية لحزمة الليزر ، والتي تؤثر بدورها على موازاةها. لذلك ، من خلال تثبيت درجة حرارة التشغيل للديود بالليزر من خلال تصميم التحكم في درجة الحرارة ، يمكن تقليل تأثير درجة الحرارة على شعاع الليزر ويمكن تحسين موازنة الليزر.
يعد تبريد TEC (برودة كهروضوئية) تقنية للتحكم في درجة الحرارة شائعة الاستخدام والتي يمكن أن تتحكم بدقة في درجة حرارة الصمام الثنائي بالليزر. يعتمد تبريد TEC على تأثير Seebeck ويدرك وظائف التبريد أو التدفئة من خلال التحكم في اتجاه التيار.
② طريقة التنفيذ والتأثير
دمج وحدة تبريد TEC في جهاز الليزر وتحديد معلمات التحكم في درجة الحرارة المناسبة وفقًا لخصائص الصمام الثنائي بالليزر وبيئة العمل يمكن أن يستقر بشكل فعال على درجة حرارة تشغيل الصمام الثنائي بالليزر. على سبيل المثال ، في الليزر عالي الأداء ، يمكن أن يتحكم استخدام تبريد TEC في درجة حرارة الصمام الثنائي بالليزر ضمن نطاق تقلب صغير جدًا ، مما يضمن استقرار الطول الموجي بالليزر وموازاة الحزمة.
يمكن أن يحسن تصميم التحكم في درجة الحرارة موثوقية وحياة معدات الليزر. يمكن أن تمنع درجة حرارة التشغيل المستقرة الصمام الثنائي بالليزر من التالف بسبب ارتفاع درجة الحرارة وتوسيع عمر خدمته. في الوقت نفسه ، فإن تقليل تأثير التغيرات في درجة الحرارة على شعاع الليزر يساعد أيضًا على تحسين الأداء الكلي واستقرار نظام الليزر.

يقيس توصيل الليزر بشكل أساسي التوازي والانحراف عن شعاع الليزر. يرتبط أدائها ارتباطًا وثيقًا بالعديد من المعلمات الرئيسية لوحدة الليزر ، بما في ذلك حجم نقطة الانبعاث للضوء وزاوية الاختلاف المتأصلة في الصمام الثنائي الليزر ، والطول البؤري والانحراف للعدسة الملتوية ، والطول الموجي للليزر ، ودقة التجميع الميكانيكية والاستقرار الحراري ، وما إلى ذلك. يمكن أن تحسن المكونات وتصميم التحكم في درجة الحرارة بشكل كبير من الموازنة ، وبالتالي تلبية المتطلبات العالية لجودة الحزمة في المعالجة الصناعية والاتصالات والمجالات الطبية وغيرها. في المستقبل ، ستعمل تقنية المعايرة الذكية والمواد البصرية الجديدة على زيادة تعزيز تحسين أداء توصيل الليزر.
