ما هي أنواع العدسات البصرية المستخدمة في رؤوس اللحام بالليزر؟

يوجد في قلب كل نظام لحام بالليزر رأس اللحام، وهو عبارة عن مجموعة تعمل على توجيه وضبط شعاع الليزر عالي الطاقة-على قطعة العمل. ضمن هذا التجميع، لا يعد النظام البصري مجرد مكون ولكنه العنصر المحدد الذي يحكم فعالية العملية. فهو يحدد جودة اللحام بشكل مباشر من خلال التحكم في كثافة الطاقة وتوزيعها، ويؤثر على الكفاءة من خلال سرعة المعالجة والاستقرار، ويضمن السلامة التشغيلية من خلال إدارة شعاع الطاقة العالي-بشكل موثوق.

1. نظرة عامة على النظام البصري لرأس اللحام بالليزر

يعمل رأس اللحام بالليزر كواجهة نهائية بين مصدر الليزر وقطعة العمل. وتتمثل وظائفه الأساسية في النقل الموثوق والتركيز الدقيق والتلاعب الاستراتيجي في كثير من الأحيان (على سبيل المثال، المسح الضوئي والتذبذب) لشعاع الليزر. يؤدي النظام البصري في الداخل ثلاثة أدوار حاسمة:

الانتقال:توجيه الليزر من المصدر (غالبًا عبر الألياف أو مسار الفضاء الحر-) بأقل قدر من فقدان الطاقة.

التركيز:تركيز الشعاع على بقعة صغيرة ذات كثافة طاقة عالية كافية لإنشاء حوض لحام.

حماية:حماية البصريات الداخلية الحساسة من الملوثات الناتجة عن العملية-مثل الرذاذ والأبخرة والغبار.

تستخدم بنيات رأس اللحام المختلفة هذه الفلسفة الأساسية بشكل مختلف:

ماسحات الجلفانومتر (جالفو):استخدم -مرايا متحركة عالية السرعة لتوجيه الشعاع المركز عبر مجال ثابت.

رؤوس اللحام المتأرجحة:استخدم بصريات أو مرايا متذبذبة لإنشاء تذبذب شعاعي يمكن التحكم فيه عند النقطة المحورية للحصول على طبقات لحام أوسع أو مخصصة.

رؤوس اللحام الثابتة أو التقليدية:استخدم مسارًا بصريًا ثابتًا، مقترنًا غالبًا بحركة الروبوت، لتطبيقات قوية وعالية الطاقة-.

2. تحليل مفصل للعدسات البصرية الأساسية

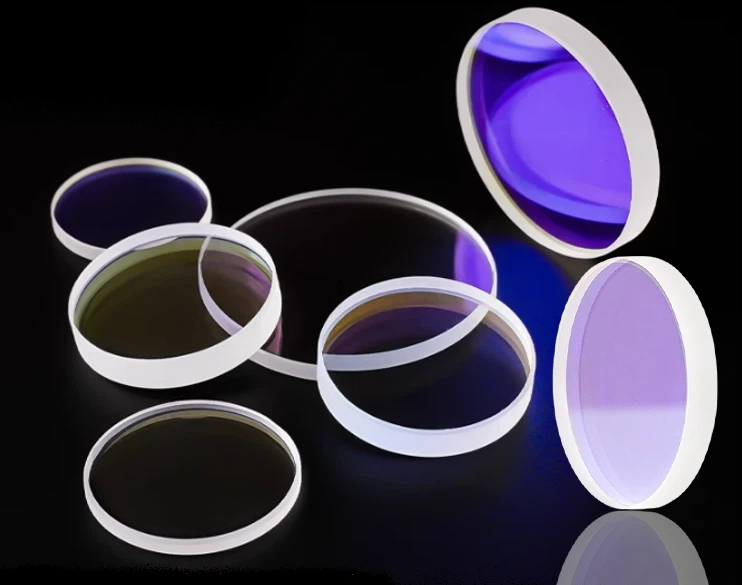

2.1 النافذة الواقية (عدسة الغطاء)

وظيفة:يعمل كحاجز تضحي، ويغلق الرأس البصري ويمنع التناثر والمكثفات والحطام من تلويث البصريات الداخلية باهظة الثمن. وهو خط الدفاع الأول.

موقع:يتم تركيبه في نهاية فوهة رأس اللحام.

المواد والطلاء:يُصنع عادةً من-السيليكا أو الياقوت المنصهر عالي النقاء نظرًا لارتفاع حد الضرر الناتج عن الليزر (LIDT)- والمقاومة الممتازة للصدمات الحرارية. يعتبر الطلاء المضاد-للانعكاس (AR) للطول الموجي المحدد لليزر قياسيًا، بالإضافة إلى الطلاء الاختياري الكاره للماء أو المضاد للرذاذ- لتسهيل عملية التنظيف.

صيانة:هذا هو عنصر قابل للاستهلاك. يعد الفحص والتنظيف المنتظم أمرًا إلزاميًا، ويكون الاستبدال ضروريًا عند ظهور أي علامة على تلف الطلاء أو الحفر أو الشقوق التي يمكن أن تؤثر على جودة الشعاع أو سلامة النظام.

2.2 عدسة الموازاة

وظيفة:يحول الشعاع المتباعد الخارج من ألياف توصيل الليزر (أو مباشرة من بعض أجهزة الليزر) إلى شعاع متوازي (موازي). تعتبر هذه الخطوة ضرورية لانتشار الحزمة المستقرة عبر المسار البصري اللاحق.

المبدأ البصري:عدسة موجبة أو نظام عدسة يوضع على طول بؤري واحد بعيدًا عن طرف الألياف.

التأثير على جودة اللحام:تحدد جودة الموازاة خصائص الشعاع عند التركيز. يؤدي الموازاة غير الكاملة إلى التحول البؤري (تغيير في موضع النقطة البؤرية مع الطاقة) وتغيير حجم البقعة، مما يؤثر بشكل مباشر على عمق الاختراق واتساق اللحام.

2.3 عدسة التركيز (تركيز الهدف)

وظيفة:يعمل على تقريب الشعاع المتوازي إلى أصغر نقطة ممكنة على قطعة العمل، مما يحقق كثافة الطاقة العالية المطلوبة للحام.

اختيار البعد البؤري:هذا هو اختيار التصميم الحاسم. أالبعد البؤري القصيرينتج حجمًا صغيرًا للبقعة وكثافة طاقة أعلى ولكن عمقًا أقصر للمجال ويزيد من خطر التلوث. أالبعد البؤري الطويليوفر عمقًا أكبر للمجال (أكثر تحملاً لتغير ارتفاع قطعة العمل) ومسافة عمل أكثر أمانًا ولكنه يؤدي إلى حجم موضعي أكبر وكثافة طاقة أقل.

المواد والطلاء:يتم اختيار مواد مثل السيليكا المنصهرة، أو سيلينيد الزنك (لأجهزة ليزر ثاني أكسيد الكربون عالية الطاقة-)، أو البلورات المتخصصة للحصول على شفافية عالية، وعدسة حرارية منخفضة (أقل تغير في معامل الانكسار مع درجة الحرارة)، وموصلية حرارية عالية. تعد طبقات الطلاء AR المتعددة - ضرورية لتحقيق أقصى قدر من النقل وإدارة الحمل الحراري.

2.4 تدوير المرايا (ثني الشعاع)

وظيفة:قم بتحويل مسار شعاع الليزر، عادةً بمقدار 90 درجة أو 45 درجة، مما يسمح بتصميم رأس لحام أكثر إحكاما أو مريحًا وتسهيل التكامل مع الروبوتات.

تكنولوجيا الطلاء: Feature highly reflective dielectric or metallic coatings (e.g., for YAG lasers: dielectric coatings; for CO2 lasers: gold or copper coatings) optimized for >انعكاس بنسبة 99.5% عند الطول الموجي المحدد لليزر.

الإدارة الحرارية:غالبًا ما يتم تركيبه في خافضات الحرارة المبردة بالماء-لتبديد الجزء الممتص من شعاع الطاقة العالي- ومنع التشوه الحراري الذي قد يؤدي إلى انخفاض جودة الشعاع.

3. -المكونات البصرية الخاصة

3.1 نظام ماسح الجلفانومتر (لرؤوس اللحام جالفو)

مرايا المسح:مرايا خفيفة الوزن للغاية -ومثبتة على محركات الجلفانومتر التي تتحكم بدقة في زاوية الشعاع في المحورين X وY بسرعات عالية.

و-عدسة ثيتا:عدسة مسح ميداني-مسطحة. على عكس العدسة القياسية، التي تركز شعاعًا متوازيًا على نقطة على المحور- ولكنها تنشئ مستوى صورة مقوسًا لزوايا خارج المحور-، تم تصميم عدسة ثيتا f- لإنتاج مستوى بؤري مسطح وموضع موضعي يتناسب خطيًا مع زاوية المسح، مما يتيح إجراء مسح ضوئي دقيق وعالي السرعة للمتجهات على منطقة عمل محددة.

3.2 مقسمات/مجمعات الشعاع

التطبيق في اللحام الهجين:تسمح مجمعات الشعاع مزدوج اللون بالتكامل المحوري لاثنين من أشعة الليزر ذات الطول الموجي المختلف (على سبيل المثال، ليزر الألياف وليزر الصمام الثنائي) لتعزيز قدرات المعالجة.

التطبيق في أنظمة الرؤية:يتم استخدام مجزئات الأشعة العاكسة جزئيًا في -أنظمة المراقبة المحورية، مما يسمح لكاميرا المعالجة برؤية مجمع اللحام من خلال المسار البصري الرئيسي مع عكس غالبية طاقة الليزر إلى قطعة العمل.

3.3 البصريات المتذبذبة (لرؤوس اللحام المتذبذبة)

الآلية:يمكن أن تكون عدسات متحركة، أو بصريات دوارة مثبتة، أو مرآة متأرجحة صغيرة مدمجة في مسار الشعاع. يؤدي ذلك إلى تقديم حركة-عالية التردد أو دائرية أو بيضاوية أو خطية يتم التحكم فيها إلى النقطة البؤرية.

فائدة العملية:يعمل التذبذب على توسيع خط اللحام الفعال، وتحسين القدرة على سد الفجوات، وتحريك حوض الذوبان لتحسين بنية الحبوب، ويمكن أن يساعد في منع العيوب مثل المسامية والتكسير الساخن.

3.4 موسع الشعاع

وظيفة:يزيد قطر الشعاع الموازي قبل دخوله إلى عدسة التركيز.

الميزة البصرية:يسمح قطر شعاع الإدخال الأكبر لعدسة التركيز بإنتاج نقطة بؤرية محدودة أصغر حجمًا وأكثر حيودًا. كما أنه يقلل من كثافة الطاقة (الإشعاع) على عدسة التركيز نفسها، مما يقلل من حملها الحراري ويخفف من تأثيرات العدسات الحرارية، وهو أمر بالغ الأهمية لتطبيقات الطاقة العالية-.

4. مواد العدسة وتكنولوجيا الطلاء

يعد اختيار المواد الأساسية والطلاء أمرًا بالغ الأهمية للأداء وطول العمر.

مواد الركيزة:

تنصهر السيليكا:الخيار الأكثر شيوعًا لأشعة الليزر ذات الطول الموجي 1 ميكرومتر (الألياف، Nd:YAG). ناقل حركة ممتاز، وLIDT عالي، وخصائص حرارية جيدة.

سيلينيد الزنك (ZnSe):قياسي لأجهزة ليزر ثاني أكسيد الكربون-عالية الطاقة (الطول الموجي 10.6 ميكرومتر). ناقل حركة جيد ولكنه أكثر ليونة وأكثر عرضة للأضرار الميكانيكية.

الياقوت:صلبة للغاية وخاملة كيميائيًا، وغالبًا ما تستخدم لحماية النوافذ في البيئات القاسية. يستخدم لكل من تطبيقات الأشعة تحت الحمراء 1 ميكرومتر وبعض -الأشعة تحت الحمراء المتوسطة.

الطلاءات:

الطلاءات المضادة-للانعكاس (AR):طبقات عازلة كهربائية متعددة الطبقات مصممة لتقليل الانعكاس (وبالتالي زيادة النقل وتقليل توليد الحرارة) عند أطوال موجية وزوايا سقوط محددة.

طبقات -عالية الانعكاس (HR): Used on mirrors. Dielectric stacks can achieve reflectivity >99.8%، في حين يتم استخدام الطلاءات المعدنية (Au، Cu) لتطبيقات النطاق العريض أو ليزر ثاني أكسيد الكربون.

الطلاءات الواقية والوظيفية:الطلاءات الكارهة للماء/الزيوت تطرد الملوثات؛ تم تصميم بعض الطلاءات المتخصصة لمقاومة التصاق البقع المعدنية.

5. التثبيت والمحاذاة والصيانة

إن المعالجة الصحيحة أمر غير قابل للتفاوض-بالنسبة للمكونات الضوئية.

التثبيت والنظافة:يجب أن يتم تنفيذها في بيئة نظيفة. القفازات والأدوات المناسبة إلزامية لتجنب بصمات الأصابع والجسيمات. يتم تركيب العدسات بدون إجهاد، وغالبًا ما تستخدم حوامل متوافقة لاستيعاب التمدد الحراري.

محاذاة الشعاع:عملية دقيقة تتضمن محاذاة ليزر وأهداف لضمان تمركز الشعاع عبر جميع الفتحات (توسيط الشعاع)، وعموديًا على المراحل الخطية، وتركيزه بشكل صحيح. يجب التحقق من الموازاة، ويجب تعيين المستوى البؤري بدقة بالنسبة لقطعة العمل.

الصيانة الروتينية:يعد الفحص البصري المنتظم وتنظيف النافذة الواقية أمرًا ضروريًا. يجب فحص البصريات الداخلية بشكل دوري. يستخدم التنظيف المذيبات الموصى بها (على سبيل المثال،-الأسيتون عالي النقاء وكحول الأيزوبروبيل) ومناديل خالية من الوبر-بتقنية محددة لتجنب خدش الطلاء.

تشخيص الفشل:يمكن أن يشير انخفاض أداء اللحام أو البلازما/التناثر غير المتوقع أو رسائل خطأ النظام إلى وجود بصري ملوث أو تالف أو مشوه حرارياً. مطلوب إجراء فحص منهجي لمسار الشعاع لاستكشاف الأخطاء وإصلاحها.

خاتمة

يعد النظام البصري الموجود داخل رأس اللحام بالليزر بمثابة تآزر متطور بين الفيزياء وعلوم المواد والهندسة الدقيقة. تلعب كل عدسة وطلاء دورًا متعمدًا في تشكيل رحلة الليزر من المصدر إلى حوض اللحام. يحدد اختيار الأطوال البؤرية والمواد وجودة المكونات بشكل مباشر نافذة العملية واتساق اللحام وتكلفة التشغيل. يعد منهج التفكير-في الأنظمة-حيث يرتبط التصميم البصري بشكل متكامل بالهندسة الميكانيكية والحرارية وهندسة التحكم-مفتاحًا لتطوير رؤوس اللحام من الجيل التالي-. يشير المستقبل إلى أنظمة ليست أكثر قوة ومتانة فحسب، بل أكثر ذكاءً أيضًا، وقادرة على استشعار بيئتها وتكييف خصائصها البصرية في الوقت الفعلي-لتقديم مستويات غير مسبوقة من جودة اللحام والكفاءة والمرونة.
